Москитная сетка системы VSN

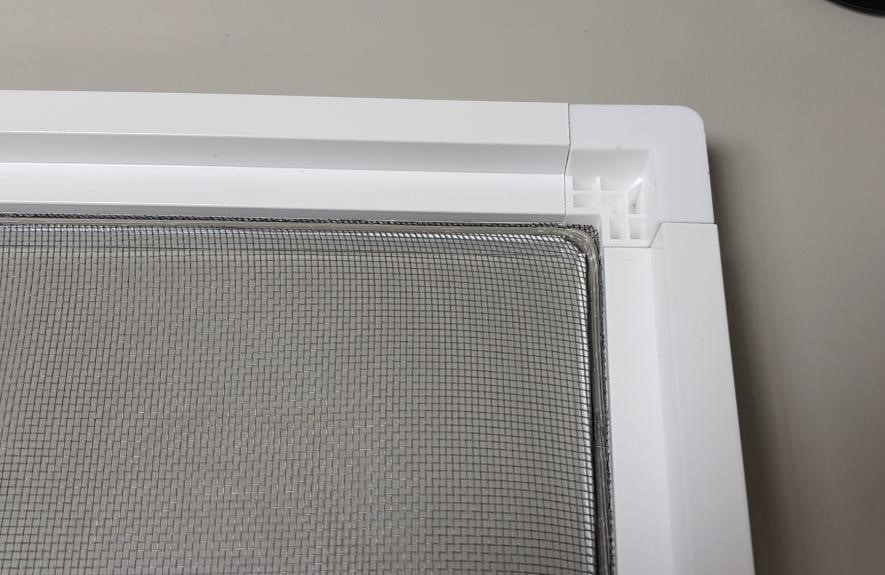

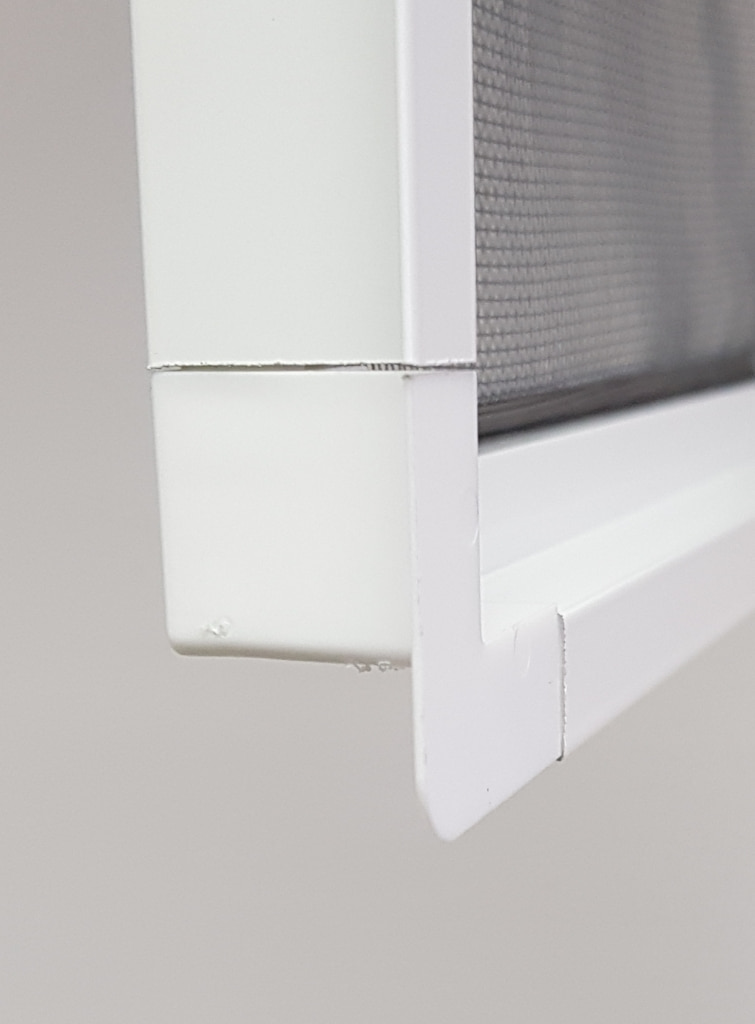

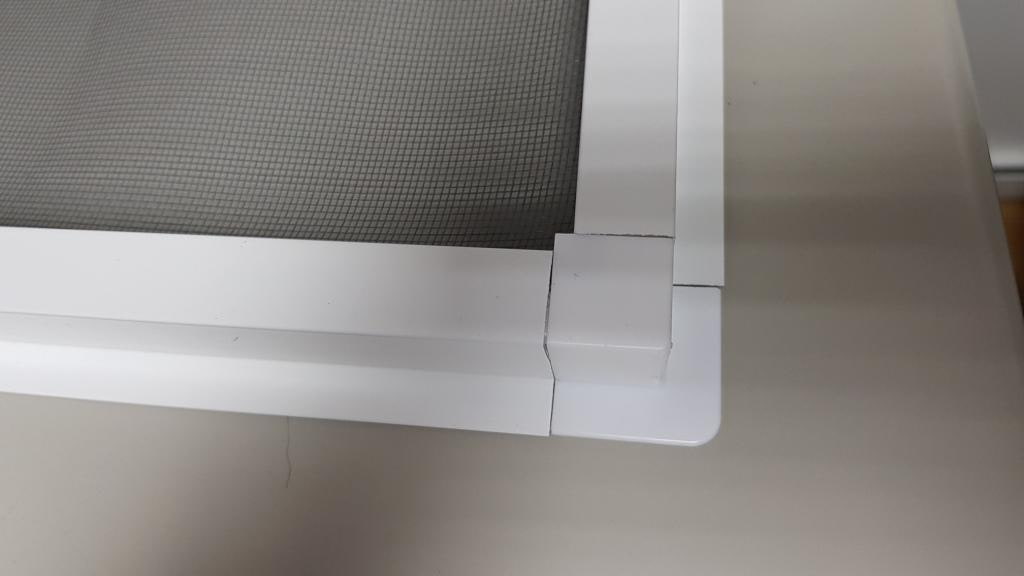

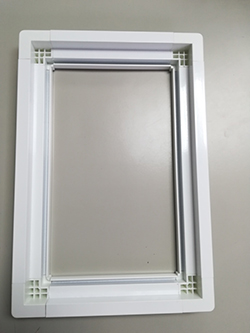

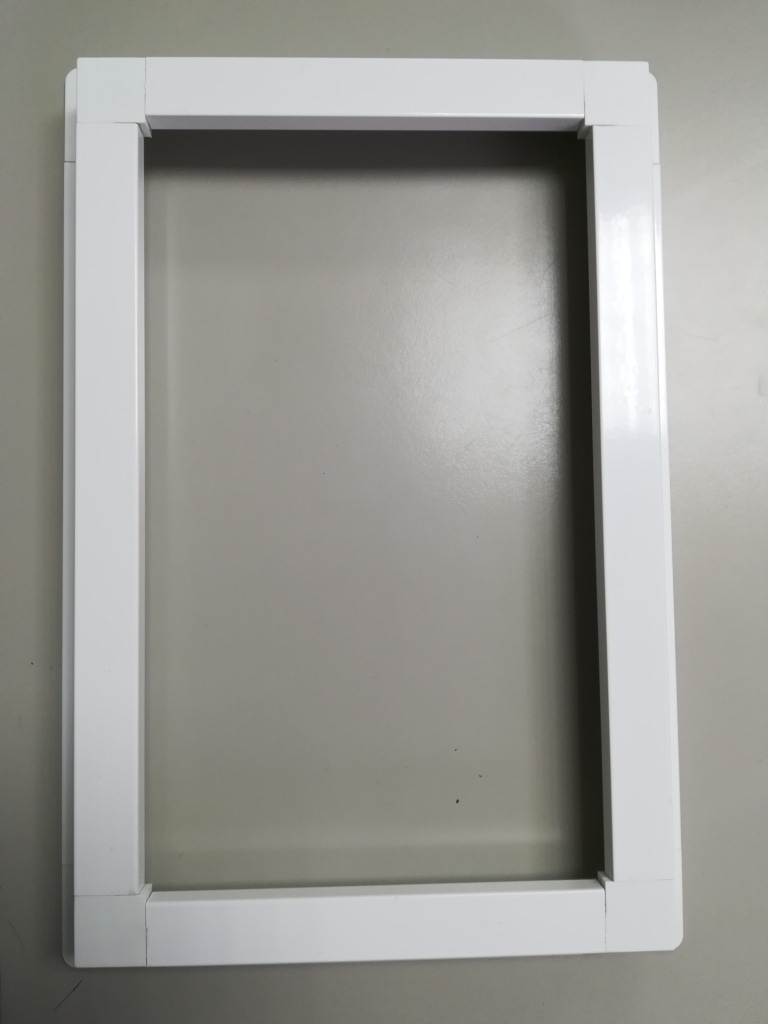

Как выглядит москитная сетка в сборе из системы VSN

Инструкция по снятию размеров и сборке Внутренней системы москитных сеток VSN.

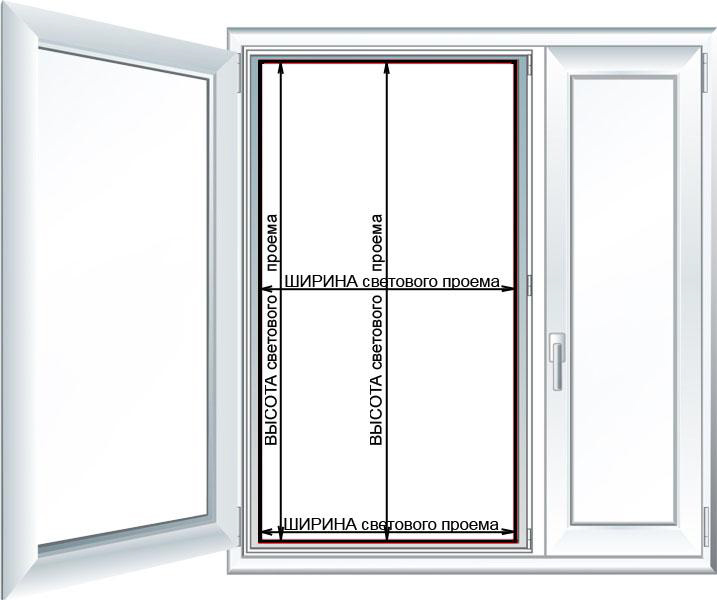

Измерение светового проёма окна, для которого будет изготавливаться сетка. Измерение светового проема необходимо осуществить в двух плоскостях - ширина и высота. Измерение каждой из плоскостей проводится в двух местах (середина и один из краёв). Наименьший размер в плоскости и будет считаться искомым.

Раскрой профиля осуществляется по следующим формулам:

ВЫСОТАпрофиля = ВЫСОТАсветового проема – 50мм ШИРИНАпрофиля = ШИРИНАсветового проема – 42мм ИМПОСТ = ШИРИНАсветового проема – 38мм

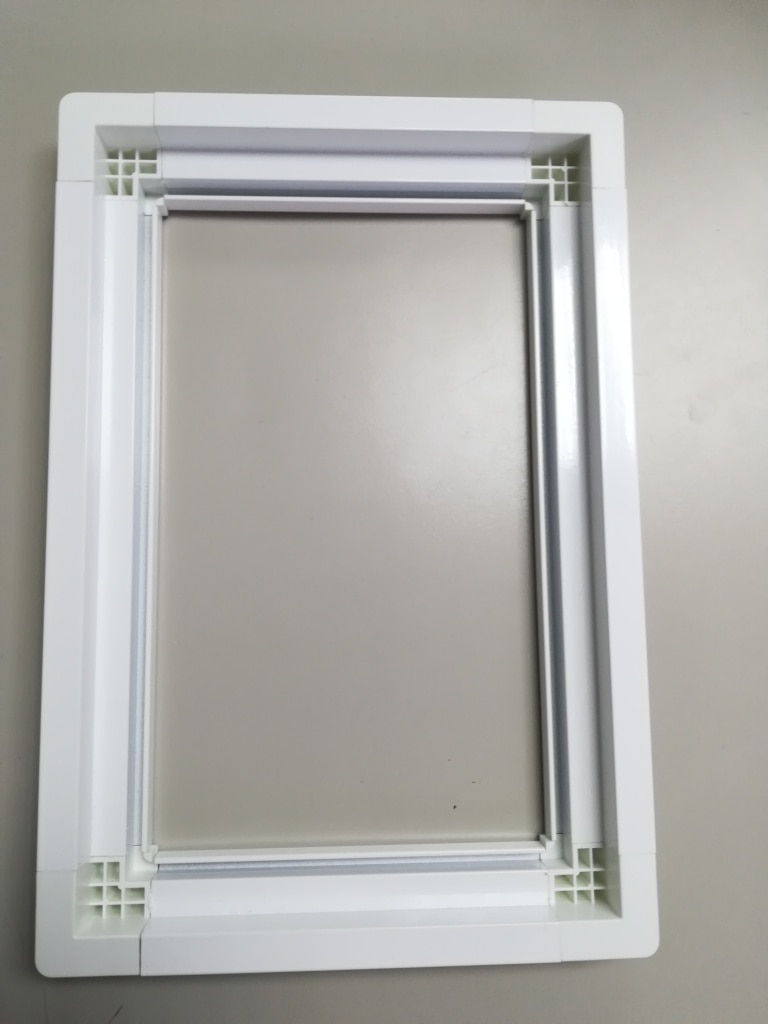

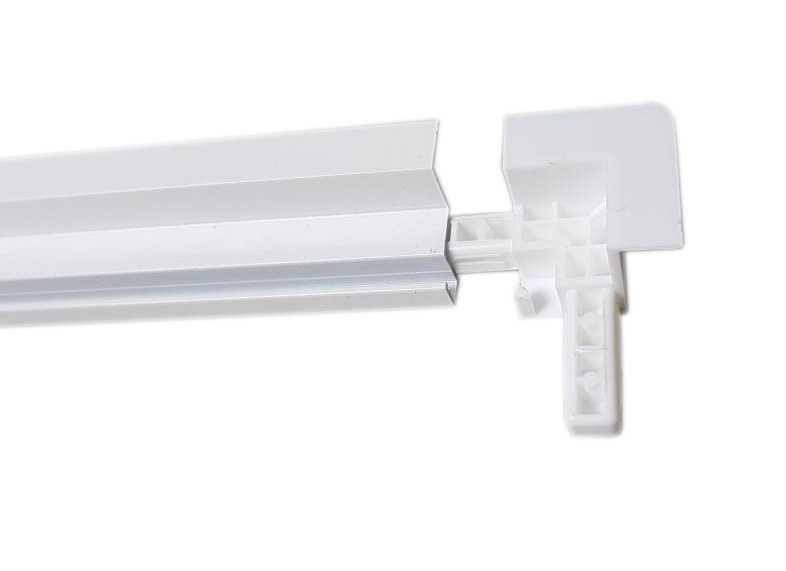

Сборка

Сборка рамки и закатка москитного полотна осуществляются так же, как и в классической москитной сетке.

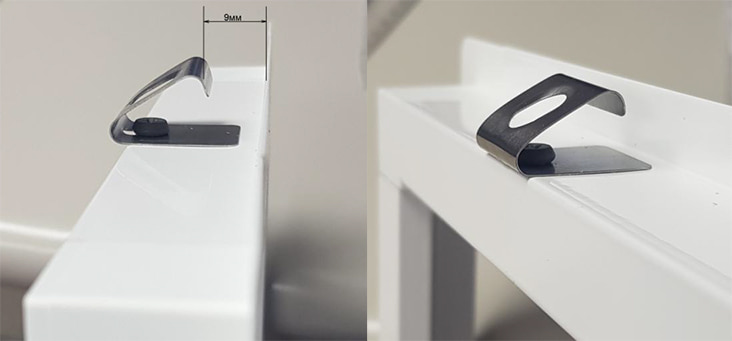

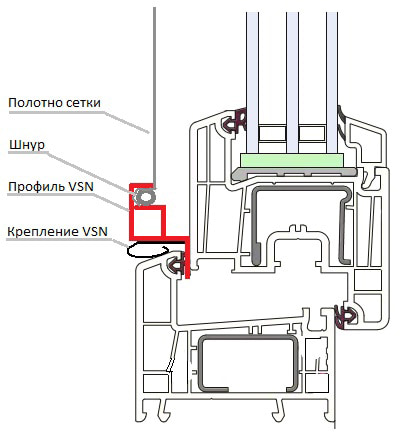

Установка металлического крепления.

При ширине сетки менее 500мм устанавливается по одному крепления в центре нижнего и верхнего профиля рамки сетки. При ширине сетки более 500мм устанавливается по два крепления с отступом 150мм от краев на нижний и верхний профиль рамки сетки.
